1.1 Diffiniadau a Swyddogaethau Sylfaenol

Mae ffiws yn ddyfais diogelwch trydanol hanfodol sydd wedi'i chynllunio i ddarparu amddiffyniad gorlifol trwy dorri ar draws cylchedau trydanol pan fydd cerrynt gormodol yn llifo trwyddynt. Mae'r swyddogaeth ffiws sylfaenol yn dibynnu ar fecanwaith toddi rheoledig lle mae elfen fetel, sydd fel arfer wedi'i gwneud o arian, copr, neu aloi sinc, yn toddi ac yn creu bwlch arc pan fydd yn destun lefelau cerrynt y tu hwnt i'w chynhwysedd graddedig. Mae'r ymyriad rheoledig hwn yn atal difrod i offer trydanol, gwifrau, ac yn dileu peryglon tân mewn systemau trydanol.

Mae'r prif swyddogaethau'n cynnwys:

Amddiffyniad dros dro:Yn atal dargludyddion a chydrannau rhag gorboethi neu fynd ar dân.

Cefnogaeth fecanyddol:Rhaid i ffiws ffitio'n ddiogel y tu mewn i ddaliwr neu soced tra'n cynnal ymwrthedd cyswllt isel.

Defnyddioldeb:Gwahanolmathau o ffiwsiauwedi'u cynllunio ar gyfer ailosod hawdd neu gynnal a chadw caeau.

Mae amrywiadau allweddol yn cynnwysblociau ffiwsiau, clipiau ffiws, adeiliaid cetris, pob un wedi'i optimeiddio ar gyfer achosion defnydd gwahanol.

1.2 Ble mae Deiliaid Ffiws yn cael eu Defnyddio (Cipluniau Diwydiant)

Mae diwydiannau gwahanol yn dibynnu ar ffiwsiau i sicrhau diogelwch a dibynadwyedd:

Electroneg defnyddwyr:Ffiwsiau cetris bach a PCB-mowntio mewn gliniaduron, setiau teledu a theclynnau.

Modurol:Mae ffiwsiau llafn a dalwyr mewnlein yn amddiffyn harneisiau 12V/48V, pecynnau batri EV, a thrawsnewidyddion DC-DC.

Rheolaeth ddiwydiannol:Ffiwsiau silindrog a dalwyr rheilffyrdd DIN mewn canolfannau rheoli moduron a switshis.

Gridiau foltedd uchel:Ffiwsiau corff wedi'u bolltio neu'n sgwâr ar gyfer trawsnewidyddion a dosbarthu cyfleustodau.





2.1 Foltedd Isel yn erbyn Ffiwsiau Foltedd Uchel

Mae'r gwahaniaeth sylfaenol rhwng ffiwsiau foltedd isel a mathau o ffiwsiau foltedd uchel yn gorwedd yn eu hadeiladwaith, deunyddiau, ac amgylcheddau gweithredu arfaethedig. Mae ffiwsiau foltedd isel fel arfer yn gweithredu mewn systemau gyda folteddau hyd at 1000V AC neu 1500V DC, gan gwmpasu cymwysiadau preswyl, masnachol a diwydiannol ysgafn. rhainmathau o ffiwsiauyn cael eu canfod yn gyffredin mewn paneli dosbarthu, canolfannau rheoli moduron, a chylchedau amddiffyn offer lle disgwylir cerrynt a folteddau nam cymedrol.

I'r gwrthwyneb, mae ffiwsiau foltedd uchel yn cael eu peiriannu ar gyfer systemau trydanol sy'n fwy na 1000V AC, yn aml yn amrywio o 3kV i 38kV mewn cymwysiadau foltedd canolig a thu hwnt i 38kV mewn systemau trawsyrru foltedd uchel. Mae adeiladu mathau o ffiwsiau foltedd uchel yn ymgorffori cyfryngau diffodd arc arbenigol, megis tywod silica neu nwyon arbenigol, i dorri ar draws cerrynt diffyg ynni uchel yn effeithiol. Mae'r ffiwsiau hyn yn cynnwys gorchuddion ceramig neu gyfansawdd cadarn sydd wedi'u cynllunio i wrthsefyll y pwysau mecanyddol a gynhyrchir yn ystod ymyrraeth namau a darparu cliriadau trydanol digonol ar gyfer gweithrediad foltedd uchel.

Mae'r amgylcheddau cymhwyso ar gyfer y categorïau ffiwsiau hyn yn wahanol iawn. Mae ffiwsiau foltedd isel yn amddiffyn offer fel moduron, trawsnewidyddion, cylchedau goleuo, a llwythi electronig mewn adeiladau a chyfleusterau diwydiannol. Defnyddir ffiwsiau foltedd uchel yn bennaf mewn systemau trosglwyddo a dosbarthu pŵer, gan amddiffyn trawsnewidyddion, offer switsio, a llinellau uwchben lle gall cerrynt namau gyrraedd degau o filoedd o amperau a gofyn am alluoedd ymyrraeth arbenigol.



2.2 Ffiwsiau AC vs DC

Mae'r gwahaniaeth rhwng ffiwsiau AC a mathau o ffiwsiau DC yn deillio o wahaniaethau sylfaenol mewn ymddygiad cyfredol a nodweddion arc. Mae cerrynt eiledol yn naturiol yn croesi sero ddwywaith y cylch (fel arfer 120 gwaith yr eiliad mewn systemau 60Hz), gan ddarparu pwyntiau difodiant arc naturiol. Mae'r ffenomen groesi sero hon yn caniatáu i ffiwsiau AC dorri ar draws cerrynt ffawt yn haws, gan fod yr arc yn diffodd yn naturiol pan fydd cerrynt yn agosáu at sero.

Mae ffiwsiau DC yn wynebu heriau llawer mwy oherwydd bod cerrynt uniongyrchol yn cynnal polaredd a maint cyson, gan ddarparu dim pwyntiau croesi naturiol ar gyfer difodiant arc. O ganlyniad, mae mathau o ffiwsiau DC yn gofyn am alluoedd diffodd arc gwell, gan gynnwys llenwyr arbenigol, llwybrau arc hirach, a nodweddion chwythu magnetig cryfach i ddiffodd yr arc yn rymus. Mae natur barhaus cerrynt DC yn golygu unwaith y bydd arc wedi'i sefydlu, mae'n tueddu i gynnal ei hun, gan ofyn am fecanweithiau ymyrraeth mwy ymosodol.

Y detholiad rhwng y rhainmathau o ffiwsiauyn dibynnu'n hanfodol ar nodweddion y system bŵer. Mae ffiwsiau AC yn addas ar gyfer systemau dosbarthu trydanol traddodiadol, gyriannau modur, a'r rhan fwyaf o offer diwydiannol. Mae ffiwsiau DC yn hanfodol ar gyfer systemau batri, gosodiadau solar ffotofoltäig, cerbydau trydan, a gyriannau modur DC lle mae absenoldeb croesfannau sero cerrynt naturiol yn gofyn am alluoedd ymyrraeth arbenigol. Mae ffiwsiau DC modern yn aml yn ymgorffori nodweddion chwythu allan magnetig a siambrau arc estynedig i dorri ar draws cerrynt namau DC yn effeithiol.





Graddfeydd Trydanol i'w Dal

Wrth ddosbarthumathau o ffiwsiau, rhaid i beirianwyr ddal y graddfeydd trydanol yn gyntaf:

Cyfredol â sgôr (Mewn):Y cerrynt di-dor y gall y ffiws ei gario heb doddi.

Foltedd graddedig:Yn gwahaniaethuffiwsiau foltedd isel(hyd at 1,000V) offiwsiau foltedd uchel(uwchlaw 1,000V).

Darpar-cerrynt cylched byr (Isc):Y cerrynt nam mwyaf y gall y system ei ddarparu. ffiwssgôr torri ar drawsrhaid iddo fod yn fwy na neu'n hafal i'r gwerth hwn.

Amser{0}}cromlin gyfredol:Yn diffinio cyflymder ymateb ffiws; yn gysylltiedig â I²t (ynni gadael-trwy).



Ffactorau Mecanyddol ac Amgylcheddol

Mae ffiwsiau yn wahanol nid yn unig o ran graddfeydd trydanol ond hefyd o ran gwydnwch corfforol. Mae'r paramedrau'n cynnwys:

Math mowntio: PCB, mownt panel, mewnlein, rheilffordd DIN, neu gysylltiad wedi'i bolltio.

Gwrthiant cyswllt: Mae gwerthoedd isel yn lleihau cynhyrchu gwres mewn terfynellau.

Cynnydd tymheredd: Mae gwres gormodol yn byrhau bywyd ffiws ac yn effeithio ar gywirdeb.

Sgôr IP: Yn pennu ymwrthedd i lwch a dŵr at ddefnyddiau awyr agored neu fodurol.



Cydymffurfiaeth a Safonau y mae'n rhaid i chi eu paru

Mae pob categori ffiws yn gysylltiedig â safonau rhyngwladol:

UL 248:Yn ymdrin â dosbarthiadau ffiwsiau yng Ngogledd America.

IEC 60269:Safon fyd-eang ar gyfer ffiwsiau foltedd isel.

UL 4248:Yn llywodraethu dalwyr ffiwsiau, gan sicrhau gosodiad diogel.

ISO 8820:Gofynion ffiwsiau modurol.

Gall methu â chyfateb y math o ffiws â'r ardystiad cywir annilysu cydymffurfiaeth a gwneud y system yn agored i risgiau.





3.1 Ffiwsiau NH (Cynhwysedd Torri Uchel Foltedd Isel)

ffiwsiau NH(o'r Almaeneg "Niederspannungs-Hochleistungs") yn-ddyfeisiadau foltedd isel, gallu torri uchel. Maent wedi'u cynllunio ar gyfer byrddau dosbarthu, canolfannau rheoli moduron, a llwythi diwydiannol trwm. Gyda chynhwysedd torri hyd at 120kA, mae ffiwsiau NH yn amddiffyn rhag cylchedau byr difrifol mewn rhwydweithiau foltedd isel.

Dosbarth foltedd: Fel arfer hyd at 690V AC.

Cymwysiadau: Offer switsio diwydiannol, dosbarthiad pŵer, amddiffyniad wrth gefn ar gyfer torwyr cylched.

Manteision: Gallu torri uchel, dimensiynau safonol.

Mae mathau o ffiwsiau NH yn tarddu o'r Almaen ac yn cynrychioli categori sylweddol o ffiws cynhwysedd torri uchel a gynlluniwyd ar gyfer cymwysiadau diwydiannol foltedd isel. Mae'r dynodiad "NH" yn sefyll am "Niederspannung Hochleistung" (Perfformiad Uchel Foltedd Isel), sy'n adlewyrchu eu gallu i dorri ar draws cerrynt namau uchel iawn wrth gynnal dimensiynau cryno. rhainmathau o ffiwsiauyn cael eu nodweddu gan eu system gyswllt llafn cyllell nodedig ac adeiladwaith corff seramig cadarn, sy'n eu galluogi i gyflawni graddfeydd ymyrraeth o fwy na 100kA mewn rhai ffurfweddiadau.

Mae adeiladu ffiwsiau NH yn ymgorffori nifer o elfennau dylunio allweddol sy'n cyfrannu at eu perfformiad ffiwsiau cynhwysedd torri uchel. Mae'r tai ceramig yn darparu cryfder mecanyddol rhagorol a sefydlogrwydd thermol, tra bod y cysylltiadau llafn cyllell yn sicrhau cysylltiadau trydanol dibynadwy ac yn hwyluso ailosod hawdd. Mae'r gwaith adeiladu mewnol yn cynnwys nifer o elfennau ffiws cyfochrog wedi'u hamgylchynu gan lenwad tywod cwarts, sy'n gweithredu fel cyfrwng diffodd arc ac yn darparu cefnogaeth fecanyddol yn ystod ymyrraeth namau.

Mae ffiwsiau NH yn canfod cymhwysiad eang mewn canolfannau rheoli modur diwydiannol, systemau dosbarthu pŵer, a diogelu offer lle rhagwelir cerrynt namau uchel. Mae eu meintiau safonol (000, 00, 0, 1, 2, 3, a 4) yn darparu hyblygrwydd wrth baru gofynion amddiffyn â chymwysiadau penodol. Mae'r cyfuniad o allu torri ar draws uchel, maint cryno, a gweithrediad dibynadwy yn gwneud mathau o ffiwsiau NH yn arbennig o addas ar gyfer cyfleusterau diwydiannol modern lle mae cyfyngiadau gofod a lefelau presennol o fai uchel yn galw am atebion amddiffyn effeithlon.



3.2 Ffiwsiau Silindraidd (NF).

Ffiwsiau silindrog, a elwir hefyd yn ffiwsiau cetris, ymhlith y rhai mwyaf cyffredinmathau o ffiwsiaumewn electroneg a rheolaeth ddiwydiannol. Maent wedi'u safoni gan IEC 60269 ac yn dod mewn meintiau fel 6 × 32mm, 10 × 38mm, 14 × 51mm, a 22 × 58mm.

Ceisiadau: Electroneg defnyddwyr, goleuadau, trosglwyddyddion diwydiannol, moduron bach.

Manteision: Compact, ailosod hawdd, argaeledd eang.

Anfanteision: Cyfraddau cerrynt is o gymharu â ffiwsiau NH neu wedi'u bolltio.

Mae mathau o ffiwsiau silindrog, a elwir hefyd yn ffiwsiau cetris, yn cynrychioli un o'r categorïau mwyaf cyffredin ac amlbwrpas o ddyfeisiau amddiffyn trydanol ledled y byd. rhainmathau o ffiwsiauyn cael eu nodweddu gan eu hadeiladwaith tiwbaidd gyda chapiau diwedd metel sy'n darparu cefnogaeth fecanyddol a phwyntiau cysylltiad trydanol. Mae dimensiynau safonol ffiwsiau silindrog, gan gynnwys meintiau poblogaidd fel 6 × 32mm, 10 × 38mm, 14 × 51mm, a 22 × 58mm, yn sicrhau cyfnewidioldeb ac yn symleiddio gweithdrefnau caffael a chynnal a chadw.

Mae adeiladwaith mewnol ffiwsiau silindrog yn amrywio yn dibynnu ar eu cais arfaethedig a'u gofynion perfformiad. Mae fersiynau actio cyflym-yn cynnwys elfennau gwifrau tenau sydd wedi'u cynllunio ar gyfer toddi cyflym o dan amodau gorlifo, gan eu gwneud yn ddelfrydol ar gyfer amddiffyn lled-ddargludyddion ac offer electronig sensitif. Mae amrywiadau -chwythiad araf yn ymgorffori elfennau màs thermol a all wrthsefyll gorlwythiadau dros dro, megis cerrynt cychwyn modur, tra'n dal i ddarparu amddiffyniad cerrynt diffygiol dibynadwy.

Mae marchnadoedd Ewropeaidd ac Asia-Môr Tawel wedi mabwysiadu safonau ffiwsiau silindrog yn eang, gydag amrywiadau mewn dyluniadau terfynell a nodweddion perfformiad. Mae cymwysiadau cyffredin yn cynnwys cylchedau rheoli echddygol, systemau goleuo, diogelu offer electronig, a -dosbarthiad trydanol cyffredinol. Mae maint cryno a threfniadau mowntio safonol y mathau hyn o ffiwsiau cetris yn hwyluso integreiddio i wahanol ddyluniadau offer tra'n darparu amddiffyniad gorlif dibynadwy ar draws ystodau foltedd a cherrynt amrywiol.



3.3 Ffiwsiau Cysylltiad Bolted BS

Ffiwsiau wedi'u bolltioyn gyffredin mewn EV, amddiffyn batri, a chymwysiadau system DC. Maent yn cael eu gosod gan ddefnyddio sgriw neu gysylltiadau bolltio, gan sicrhau ymwrthedd cyswllt isel a dibynadwyedd uchel. Mae ystodau foltedd yn aml yn cynnwys opsiynau 200Vdc, 500Vdc, a 750Vdc.

Ceisiadau: Cerbydau trydan, systemau storio ynni, bysiau DC diwydiannol.

Manteision: Cywirdeb cyswllt rhagorol, colli pŵer isel.

Anfanteision: Angen rheolaeth trorym a gwiriadau thermol cyfnodol.

Mae ffiwsiau cysylltiad bolltio BS yn cynrychioli categori arbenigol omathau o ffiwsiauwedi'u cynllunio'n benodol ar gyfer rhaglenni cyfredol uchel sy'n gofyn am gysylltiadau mecanyddol diogel. Mae'r mathau hyn o ffiwsiau wedi'u bolltio yn cynnwys trefniadau terfynell cadarn gyda chysylltiadau edafedd sy'n sicrhau ymwrthedd cyswllt isel a pherfformiad trydanol dibynadwy mewn amgylcheddau anodd. Mae'r dyluniad cysylltiad wedi'i folltio yn darparu sefydlogrwydd mecanyddol uwch o'i gymharu â chysylltiadau llafn neu ferrule, gan eu gwneud yn ddelfrydol ar gyfer cymwysiadau sy'n destun dirgryniad, beicio thermol, a straen cerrynt nam uchel.

Mae cwmpas cymhwysiad ffiwsiau wedi'u bolltio BS wedi ehangu'n sylweddol gyda thwf cerbydau trydan a systemau storio ynni. Mae cymwysiadau ffiwsys EV fel arfer yn cynnwys folteddau DC sy'n amrywio o 200Vdc i 750Vdc, lle mae ymyrraeth ddibynadwy cerrynt nam uchel yn hanfodol ar gyfer diogelwch teithwyr a diogelu offer. Mae systemau amddiffyn batri yn defnyddio mathau o ffiwsiau wedi'u bolltio i ddarparu amddiffyniad gorlif sylfaenol tra'n cynnal gostyngiad foltedd isel a gweithrediad dibynadwy dros gyfnodau gwasanaeth estynedig.

Mae nodweddion adeiladu ffiwsiau cysylltiad wedi'u bolltio yn cynnwys terfynellau dyletswydd trwm wedi'u cynllunio ar gyfer cysylltiadau ceblau lug, gorchuddion ceramig neu gyfansawdd cadarn ar gyfer cryfder mecanyddol, a systemau diffodd arc arbenigol wedi'u hoptimeiddio ar gyfer cymwysiadau DC. Mae dyluniad y derfynell yn cynnwys gwahanol feintiau cebl a dulliau cysylltu, gan ddarparu hyblygrwydd wrth ddylunio a gosod systemau. rhainmathau o ffiwsiauyn arbennig o werthfawr mewn cymwysiadau lle mae hygyrchedd cynnal a chadw a dibynadwyedd cysylltiad o'r pwys mwyaf.



3.4 Ffiwsiau Corff Sgwâr Ewropeaidd

Ffiwsiau corff sgwâryn cael eu defnyddio'n eang mewn systemau ynni diwydiannol ac adnewyddadwy. Maent yn cynnig dyluniadau terfynell lluosog, megis pennau gwastad, llafn, neu follt, ac yn aml cânt eu dewis ar eu cyferffiws lled-ddargludyddionceisiadau.

Ceisiadau: Gwrthdroyddion, UPS, gyriannau diwydiannol, araeau solar.

Manteision: Modiwlaidd, graddfeydd cerrynt uchel, I²t isel ar gyfer amddiffyn lled-ddargludyddion.

Anfanteision: Swmpus, angen caledwedd mowntio priodol.

Mae ffiwsiau corff sgwâr Ewropeaidd yn gategori nodedig omathau o ffiwsiaua nodweddir gan eu dyluniad tai hirsgwar a ffurfweddiadau terfynell amlbwrpas. Mae'r mathau hyn o ffiwsiau corff sgwâr yn cynnig opsiynau terfynell lluosog, gan gynnwys terfynellau llafn gwastad, llafnau cyllell arddull Americanaidd, a therfynellau amddiffyn lled-ddargludyddion arbenigol, gan ddarparu hyblygrwydd ar gyfer gofynion cymhwysiad amrywiol. Mae dyluniad y corff sgwâr yn gwneud y defnydd gorau o gyfaint mewnol, gan ganiatáu ar gyfer galluoedd diffodd arc gwell a gwell rheolaeth thermol o'i gymharu â dewisiadau amgen silindrog.

Mae'r amrywiaeth derfynell sydd ar gael mewn ffiwsiau corff sgwâr yn mynd i'r afael ag anghenion cymhwyso penodol ar draws sectorau diwydiannol. Mae terfynellau gwastad yn darparu cysylltiadau cryno sy'n addas ar gyfer offer electronig a phaneli rheoli, tra bod terfynellau llafn cyllell yn cynnig gallu cyfredol uwch ar gyfer cymwysiadau dosbarthu pŵer. Mae amrywiadau ffiws lled-ddargludyddion yn cynnwys dyluniadau terfynell arbenigol sydd wedi'u optimeiddio ar gyfer diogelu dyfeisiau electronig pŵer fel IGBTs, thyristorau, a deuodau pŵer mewn gyriannau diwydiannol a systemau ynni adnewyddadwy.

Mae cymwysiadau storio diwydiannol ac ynni yn defnyddio ffiwsiau corff sgwâr Ewropeaidd yn helaeth oherwydd eu cyfuniad o berfformiad uchel a hyblygrwydd gosod. rhainmathau o ffiwsiauyn cael eu canfod yn gyffredin mewn gyriannau modur, systemau UPS, systemau storio ynni batri, a gosodiadau ynni adnewyddadwy lle mae amddiffyniad dibynadwy a chynnal a chadw hawdd yn hanfodol. Mae'r dimensiynau mowntio safonol yn hwyluso integreiddio paneli tra bod yr amrywiaeth o raddfeydd sydd ar gael yn sicrhau'r cydlyniad amddiffyn gorau posibl â chydrannau system eraill.



3.5 Ffiwsiau Tiwb Gogledd America (Dosbarth J, R, T, ac ati)

Yng Ngogledd America, mae UL 248 yn diffinio safonedigdosbarthiadau ffiwsfel Dosbarth J, R, T, L, ac eraill. Mae gan bob un gyfraddau foltedd, cerrynt ac ymyrraeth penodol, yn ogystal â dimensiynau safonol ar gyfer cyfnewidioldeb.

Ffiwsiau Dosbarth J:Graddfa gryno, ymyrraeth uchel, a ddefnyddir yn aml mewn paneli rheoli diwydiannol.

Ffiwsys Dosbarth T:Yn gweithredu'n gyflym iawn, yn ddelfrydol ar gyfer UPS a diogelu lled-ddargludyddion.

Ffiwsiau Dosbarth R:Ar gael mewn amser-oedi a chyflym-fersiynau gweithredu at ddefnydd cyffredinol-pwrpas.

Mae'r dosbarthiadau ffiwsiau hyn yn gwneud amnewidiad yn syml ac yn gwarantu cydnawsedd â dalwyr ffiwsiau rhestredig UL.

Dosbarthiadau ffiws tiwb Gogledd America yn cynrychioli system gynhwysfawr omathau o ffiwsiauwedi'i safoni o dan safonau UL 248, gan ddarparu nodweddion perfformiad penodol ar gyfer cymwysiadau amrywiol. Mae mathau o ffiwsiau Dosbarth T yn enwog am eu-nodweddion gweithredu cyflym a graddfeydd ymyrraeth uchel, sy'n eu gwneud yn ddelfrydol ar gyfer diogelu offer electronig sensitif a dyfeisiau lled-ddargludyddion. Mae'r ffiwsiau hyn yn cynnwys dimensiynau cryno gyda galluoedd ymyrraeth cerrynt nam eithriadol, yn aml yn fwy na graddfeydd torri ar draws 200kA.

Mae ffiwsiau Dosbarth J yn cynnig amrywiadau cyflym{{0}acweithredu ac amser-oedi, gan ddarparu amlbwrpasedd ar gyfer amddiffyn echddygol a-cymwysiadau pwrpas cyffredinol. Mae'r amser-fersiynau yn darparu ar gyfer ceryntau cychwyn modur tra'n darparu amddiffyniad diffygion dibynadwy, gan eu gwneud yn boblogaidd mewn cymwysiadau rheoli moduron diwydiannol. Yn yr un modd mae ffiwsiau Dosbarth R yn darparu opsiynau oedi cyflym ac amser ond mae terfynellau math gwrthod nodwedd sy'n atal gosod ffiwsiau nad ydynt yn gyfyngedig yn eu dalwyr, gan sicrhau perfformiad diogelu cyson.

Mae cymwysiadau amddiffyn lled-ddargludyddion yn defnyddio ffiwsiau tiwb arbenigol Gogledd America yn helaeth sydd wedi'u cynllunio ar gyfer amddiffyn dyfeisiau electronig pŵer mewn systemau gwefru cerbydau trydan, systemau rheoli batri, ac offer rheoli diwydiannol. Mae'r mathau hyn o ffiwsiau lled-ddargludyddion yn cynnwys nodweddion ymateb cyflym iawn gydag amseroedd clirio wedi'u mesur mewn milieiliadau, gan amddiffyn lled-ddargludyddion pŵer drud rhag difrod yn ystod amodau diffygiol. Mae'r cyfuniad o ymateb cyflym a chynhwysedd ymyrraeth uchel yn gwneud y rhainmathau o ffiwsiauhanfodol ar gyfer cymwysiadau pŵer electronig modern lle mae cost offer a dibynadwyedd yn ffactorau hollbwysig.





4.1 Ffiwsiau Chwythu Cyflym-Actio vs Araf-

Un o'r gwahaniaethau pwysicaf ymhlithmathau o ffiwsiauyw'r cyflymder ymateb:

Ffiwsiau -actio cyflym:Wedi'i gynllunio i dorri ar draws yn gyflym o dan orlwythi bach; yn ddelfrydol ar gyfer dyfeisiau lled-ddargludyddion.

Ffiwsiau chwythu-araf:Gwrthsefyll ymchwyddiadau dros dro (fel cerrynt cychwyn modur) ond yn agor yn ystod gorlwythiadau parhaus.

Mae dewis y nodwedd anghywir yn arwain at faglu niwsans neu amddiffyniad annigonol.

Mae'r gwahaniaeth rhwng ffiws sy'n gweithredu'n gyflym a ffiwsiau chwythu araf yn gorwedd yn eu hamser-nodweddion presennol a chymwysiadau arfaethedig. Mae ffiwsiau sy'n gweithredu'n gyflym-wedi'u cynllunio i weithredu'n gyflym pan fyddant yn destun amodau gorgyfredol, fel arfer yn agor o fewn eiliadau neu ffracsiynau o eiliadau pan fydd y cerrynt yn uwch na'u sgôr. rhainmathau o ffiwsiaunodwedd elfennau ffiws tenau gyda màs thermol lleiaf posibl, gan ganiatáu gwresogi cyflym a toddi pan fydd cerrynt nam yn digwydd. Mae'r ymateb cyflym yn eu gwneud yn ddelfrydol ar gyfer diogelu cydrannau electronig sensitif, lled-ddargludyddion, ac offer na allant oddef amodau gorlif byr hyd yn oed.

Ffiwsiau chwythu araf, i'r gwrthwyneb, ymgorffori elfennau màs thermol neu aloion arbennig a all wrthsefyll amodau gorlifo dros dro am gyfnodau amser a bennwyd ymlaen llaw. Mae'r mathau hyn o ffiwsiau wedi'u peiriannu i ganiatáu symudiadau gweithredol arferol, megis cerrynt cychwyn modur, cerrynt mewnwth trawsnewidyddion, a cheryntau gwefru cynhwysydd, tra'n dal i ddarparu amddiffyniad dibynadwy rhag amodau gorlif parhaus. Mae'r nodwedd oedi amser yn cael ei chyflawni trwy adeiladu elfen ddeuol, lle mae elfen sbardun wedi'i llwytho yn y gwanwyn yn gweithredu ar gyfer amodau gorgyfredol tra bod elfen thermol yn delio ag amodau gorlwytho.

Mae dewis cymhwysiad rhwng y mathau hyn o ffiwsiau yn dibynnu ar nodweddion llwyth a gofynion amddiffyn. Mae ffiwsiau gweithredol cyflym yn rhagori mewn cymwysiadau amddiffyn lled-ddargludyddion lle mae clirio namau cyflym yn hanfodol i atal difrod i gydrannau. Mae electroneg pŵer, cylchedau electronig, ac offer mesur fel arfer angen diogelwch gweithredol cyflym. Mae ffiwsiau chwythu araf yn cael eu ffafrio ar gyfer amddiffyn moduron, cylchedau goleuo â cherhyntau mewnlif uchel, a chyflenwadau pŵer lle disgwylir gorlifau dros dro yn ystod gweithrediad arferol. Mae deall y nodweddion hyn yn sicrhau bod ffiwsiau'n cael eu dewis yn iawn ar gyfer yr amddiffyniad offer gorau posibl.



4.2 Deall I²t a Chydsymud

Mae'r paramedr I²t yn nodwedd sylfaenol o'r cyfanmathau o ffiwsiau, meintioli'r egni thermol y mae ffiws yn caniatáu iddo basio trwyddo yn ystod ei weithrediad. Mae'r paramedr hwn, wedi'i fesur mewn eiliadau sgwâr ampere, yn hanfodol ar gyfer deall perfformiad ffiwsiau a sicrhau cydlyniad priodol â dyfeisiau amddiffynnol eraill. Mae'r gwerth I²t yn cynnwys dwy gydran: cyn-arcing I²t (ynni sy'n cael ei amsugno cyn i'r elfen ffiws doddi) a chyfanswm I²t (ynni o gychwyn nam i ymyrraeth cerrynt cyflawn).

Amser{0}}mae cromliniau cerrynt yn darparu cynrychiolaeth graffigol o nodweddion gweithredu ffiws, gan ddangos y berthynas rhwng cerrynt cymhwysol ac amser clirio ar gyfer gwahanol fathau o ffiwsiau. Mae'r cromliniau hyn yn hanfodol ar gyfer astudiaethau cydlynu amddiffyn, gan ganiatáu i beirianwyr wirio y bydd ffiwsiau'n gweithredu yn y dilyniant cywir yn ystod amodau diffyg. Mae cydgysylltu priodol yn sicrhau mai dim ond y ffiws sydd agosaf at y nam sy'n gweithredu, gan leihau aflonyddwch system a chynnal cyflenwad pŵer i gylchedau heb eu heffeithio.

Cydlyniad rhwng gwahanolmathau o ffiwsiaua dyfeisiau amddiffynnol eraill yn gofyn am ddadansoddiad gofalus o amser-nodweddion cyfredol a gwerthoedd I²t. Rhaid i ddyfeisiau amddiffynnol i fyny'r afon fod â gwerthoedd I²t digon uwch ac amseroedd gweithredu hirach i ganiatáu i ddyfeisiau i lawr yr afon glirio diffygion yn gyntaf. Mae'r cydgysylltu dethol hwn yn arbennig o bwysig mewn cymwysiadau hanfodol megis ysbytai, canolfannau data, a phrosesau diwydiannol lle gall ymyriadau pŵer diangen arwain at effeithiau gweithredol ac ariannol sylweddol. Mae offer dadansoddi modern gyda chymorth cyfrifiadur yn hwyluso astudiaethau cydgysylltu trwy ddarparu cymariaethau manwl o nodweddion ffiws a pherfformiad system.



Mae gosod ynni ffiws-drwodd (I²t) yn disgrifio'r straen thermol a drosglwyddir i offer gwarchodedig yn ystod clirio namau. Mae I²t isel yn hanfodol ar gyfer amddiffyn lled-ddargludyddion. Mae peirianwyr hefyd yn ymgynghoriamser-cromliniau cyfredoli gydlynu ffiwsiau gyda thorwyr cylched, gan sicrhau detholusrwydd.





5.1 EV a Ffiwsiau Batri

ffiwsiau EVwedi'u cynllunio ar gyfer cymwysiadau DC foltedd uchel mewn cerbydau trydan a systemau storio ynni. Rhaid iddynt wrthsefyll amgylcheddau 400V-1000Vdc, trin ceryntau ymchwydd uchel, a thorri ar draws cerrynt namau mawr yn ddiogel.

Cymwysiadau: Pecynnau batri EV, gwefrwyr cyflym DC, gwefrwyr ar-fwrdd (OBC).

Nodweddion: Gallu torri DC uchel, pecynnu cryno, ymwrthedd dirgryniad.



Mae ehangu cyflym technoleg cerbydau trydan wedi ysgogi datblygiad mathau o ffiwsiau EV arbenigol sydd wedi'u cynllunio i fynd i'r afael â gofynion amddiffyn unigryw systemau DC foltedd uchel. rhainmathau o ffiwsiaugweithredu mewn amgylcheddau heriol a nodweddir gan folteddau DC yn amrywio o 400V i 1000V, cerrynt nam uchel, a gofynion diogelwch llym ar gyfer amddiffyn teithwyr. Mae cymwysiadau EV yn galw am ffiwsiau sy'n gallu torri ar draws cerrynt namau DC yn ddiogel wrth gynnal dimensiynau cryno ac adeiladu ysgafn i leihau pwysau'r cerbyd a chynyddu effeithlonrwydd.

Mae cymwysiadau ffiwsiau batri yn ymestyn y tu hwnt i gerbydau trydan i gynnwys systemau storio ynni, cyflenwadau pŵer di-dor, a gosodiadau batri ar raddfa grid. Mae angen dyfeisiau amddiffyn ar y systemau hyn sy'n gallu trin nodweddion unigryw cerrynt nam batri, a all gyrraedd lefelau uchel iawn oherwydd gwrthiant mewnol isel systemau batri ion lithiwm modern. Rhaid i ffiwsiau amddiffyn batri ddarparu gweithrediad dibynadwy dros ystodau tymheredd eang tra'n cynnal gostyngiad foltedd isel i wneud y mwyaf o effeithlonrwydd y system.

Mae adeiladu mathau o ffiwsiau cerbydau trydan a batri yn ymgorffori deunyddiau uwch a nodweddion dylunio i fodloni'r gofynion heriol hyn. Mae cysylltiadau arian platiog yn lleihau ymwrthedd cyswllt a gostyngiad mewn foltedd, tra bod systemau diffodd arc arbenigol yn sicrhau ymyrraeth DC dibynadwy. Mae nodweddion rheoli thermol yn atal gorboethi yn ystod gweithrediad arferol, tra bod gorchuddion cadarn yn darparu amddiffyniad mecanyddol mewn amgylcheddau modurol yn amodol ar ddirgryniad, eithafion tymheredd, a difrod effaith posibl. Mae'r rhain yn arbenigolmathau o ffiwsiaucael profion helaeth i safonau diogelwch modurol, gan gynnwys profion damweiniau a gofynion gwydnwch amgylcheddol.



5.2 Ffiwsiau PV ac Ynni Adnewyddadwy

ffiwsiau gPVyn arbenigo ar gyfer cymwysiadau ffotofoltäig. Maent yn amddiffyn paneli solar, blychau cyfuno, a gwrthdroyddion rhag gorlif a diffygion cerrynt gwrthdroi.

Foltedd: Mae graddfeydd cyffredin yn cynnwys 1000Vdc a 1500Vdc.

Ceisiadau: Ffermydd solar, blychau cyfuno, gwrthdroyddion canolog.

Nodweddion: Wedi'i gynllunio i drin gorlif isel am gyfnodau hir mewn araeau PV.

Mae systemau ffotofoltäig yn gofyn am fathau ffiws PV arbenigol sydd wedi'u cynllunio i drin nodweddion unigryw gosodiadau solar, gan gynnwys amodau cerrynt gwrthdroi, tymereddau amgylchynol uchel, a heriau ymyrraeth arc DC. rhainmathau o ffiwsiauyn cael eu dosbarthu fel ffiwsiau gPV (diben cyffredinol ffotofoltäig) o dan safonau rhyngwladol, wedi'u peiriannu'n benodol i amddiffyn llinynnau paneli solar, blychau cyfuno, a mewnbynnau gwrthdröydd. Mae'r dosbarthiad gPV yn sicrhau y gall ffiwsiau dorri ar draws amodau gorlifo a gwrthdroi amodau cerrynt a all ddigwydd mewn systemau PV yn ddiogel.

Mae cymwysiadau ffiws solar yn cynnwys amddiffyn llinynnau, amddiffyn blychau cyfuno, a swyddogaethau datgysylltu DC mewn gosodiadau graddfa preswyl a chyfleustodau. Mae ffiwsiau llinynnol yn amddiffyn llinynnau paneli solar unigol rhag amodau gorlif a achosir gan namau daear, namau arc, neu amodau adborth. Mae angen ffiwsiau sy'n gallu cydgysylltu â dyfeisiau amddiffynnol eraill ar gyfer cymwysiadau blwch cyfuno wrth ddarparu galluoedd ynysu dibynadwy at ddibenion cynnal a chadw. Mae amgylchedd gweithredu llym gosodiadau solar, gan gynnwys tymereddau eithafol, amlygiad UV, ac amodau tywydd, yn gofyn am adeiladu ffiwsiau cadarn.

Mae systemau ynni adnewyddadwy y tu hwnt i'r haul, gan gynnwys gosodiadau storio gwynt ac ynni, yn defnyddio systemau arbenigolmathau o ffiwsiauwedi'u cynllunio ar gyfer eu gofynion amddiffyn penodol. Mae angen ffiwsiau sy'n gallu trin cerrynt nam generaduron ar gyfer cymwysiadau tyrbinau gwynt a darparu amddiffyniad dibynadwy mewn amgylcheddau-dirgryniad uchel. Ceisiadau storio ynni galw ffiwsiau sy'n addas ar gyfer amddiffyn batri a dyletswyddau rhyng-gysylltiad grid. Mae integreiddio ffynonellau ynni adnewyddadwy i gridiau trydanol yn gofyn am gydlynu systemau amddiffyn yn ofalus i sicrhau gweithrediad dibynadwy tra'n cynnal sefydlogrwydd a diogelwch grid.



5.3 Ffiwsiau Diogelu Lled-ddargludyddion

rhainffiwsiau lled-ddargludyddion, a elwir hefyd yn ffiwsiau aR, yn gweithredu'n gyflym iawn i amddiffyn electroneg pŵer sensitif megis IGBTs, cywiryddion, a gyriannau. Mae ganddynt I²t isel iawn ac fel arfer maent yn fathau o gorff sgwâr neu wedi'u bolltio.

Cymwysiadau: Gyriannau amledd amrywiol, UPS, trawsnewidyddion pŵer uchel.

Manteision: Yn amddiffyn lled-ddargludyddion drud, yn sicrhau cyn lleied â phosibl o ynni drwyddo.

Anfanteision: Defnydd cyffredinol-pwrpas cyfyngedig; rhaid ei baru â dyfeisiau amddiffyn eraill.

Mae ffiwsiau amddiffyn lled-ddargludyddion yn cynrychioli hynod arbenigolmathau o ffiwsiauwedi'u peiriannu i amddiffyn dyfeisiau electronig pŵer drud fel IGBTs, MOSFETs pŵer, thyristorau, a deuodau pŵer. Mae'r mathau hyn o ffiwsiau amddiffyn lled-ddargludyddion yn cynnwys nodweddion ymateb cyflym iawn gydag amseroedd clirio wedi'u mesur mewn milieiliadau neu hyd yn oed microeiliadau, gan atal difrod i gyffyrdd lled-ddargludyddion sensitif yn ystod amodau diffygiol. Cyflawnir y gallu ymateb cyflym trwy ddyluniad elfen ffiws wedi'i optimeiddio a systemau diffodd arc uwch.

Mae dosbarthiadau ffiwsiau aR (amddiffyniad cylched modur cysylltiedig) yn darparu amddiffyniad arbenigol ar gyfer gyriannau modur a gyriannau amledd amrywiol lle mae dyfeisiau lled-ddargludyddion yn rheoli gweithrediad modur. Mae'r ffiwsiau hyn yn cydgysylltu ag amddiffyniad gorlwytho modur wrth ddarparu amddiffyniad wrth gefn ar gyfer y dyfeisiau newid lled-ddargludyddion. Mae'r dynodiad aR yn sicrhau bod y rhainmathau o ffiwsiauni fydd yn gweithredu yn ystod amodau cychwyn modur arferol tra'n darparu amddiffyniad dibynadwy yn ystod amodau nam lled-ddargludyddion.

Mae ceisiadau am ffiwsiau amddiffyn lled-ddargludyddion yn parhau i ehangu gyda'r toreth o electroneg pŵer mewn awtomeiddio diwydiannol, systemau ynni adnewyddadwy, cerbydau trydan, a gwrthdroyddion wedi'u clymu â'r grid. Mae gyriannau diwydiannol modern, systemau UPS, ac offer trosi ynni yn dibynnu ar y ffiwsiau arbenigol hyn i amddiffyn gosodiadau gwerth miliynau o ddoleri rhag methiannau lled-ddargludyddion costus. Mae'r meini prawf dethol ar gyfer ffiwsiau amddiffyn lled-ddargludyddion yn cynnwys cydnawsedd I²t â dyfeisiau gwarchodedig, graddfeydd foltedd sy'n briodol ar gyfer gweithrediad system, a chyfluniadau mecanyddol sy'n addas ar gyfer dyluniadau offer penodol. Cymhwyso'r rhain yn briodolmathau o ffiwsiauyn sicrhau gweithrediad offer dibynadwy tra'n lleihau costau cynnal a chadw ac amser segur system.

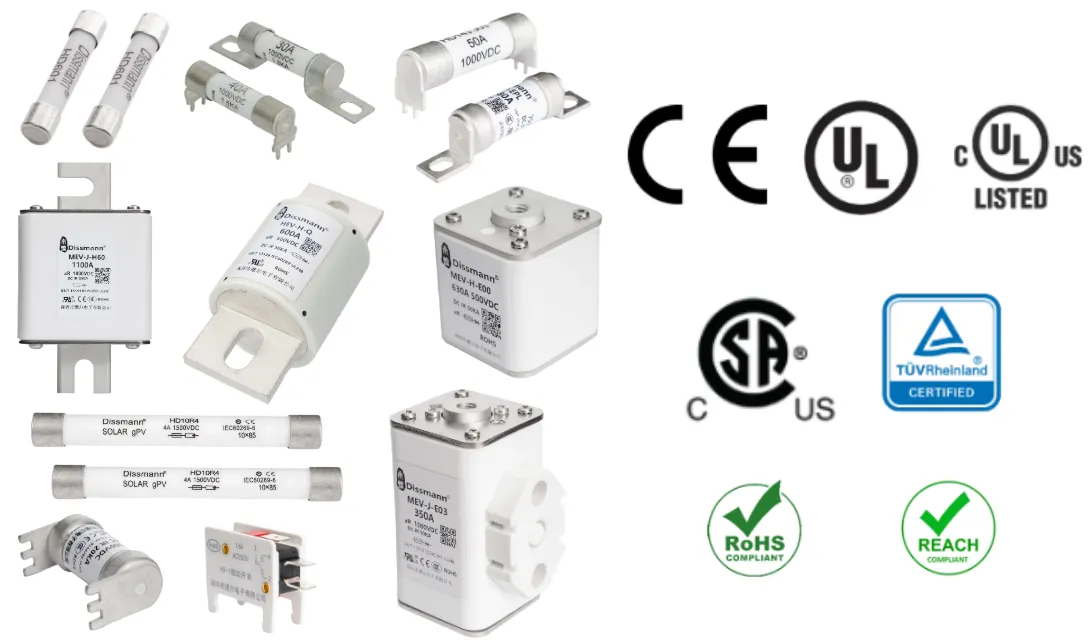

Pobmath o ffiwsrhaid iddo gydymffurfio â safonau rhyngwladol neu ranbarthol. Mae'r safonau hyn yn diffinio dosbarthiadau foltedd, dimensiynau, gweithdrefnau prawf, ac ymylon diogelwch.

UL 248:Safon ffiws Gogledd America. Mae'n diffinio Dosbarth J, R, T, L, CC, a llawer o rai eraill.

IEC 60269:Y safon ffiwsiau foltedd isel byd-eang, sy'n cwmpasu ffiwsiau corff silindrog, NH a sgwâr.

ISO 8820:Ffiwsiau modurol safonol, yn gorchuddio ffiwsiau llafn a bollt-i lawr.

RoHS a REACH:Cydymffurfiad amgylcheddol ar gyfer sylweddau peryglus.

Mae dewis ffiws sydd heb ardystiad priodol yn peryglu diogelwch a chymeradwyaeth reoleiddiol. Rhaid i beirianwyr wirio bod ffiwsiau'n cario'r marciau priodol (Rhestredig UL, CSA, VDE, CE).

Mae safonau rhyngwladol yn llywodraethu dylunio, profi a chymhwyso amrywiolmathau o ffiwsiaui sicrhau perfformiad a diogelwch cyson ar draws gwahanol wneuthurwyr a chymwysiadau. Mae UL 248 yn cynrychioli safon gynhwysfawr Gogledd America sy'n cwmpasu ffiwsiau trydanol, gydag is-gategorïau penodol yn mynd i'r afael â gwahanol fathau o ffiwsiau gan gynnwys Dosbarth J, Dosbarth T, Dosbarth R, a ffiwsiau amddiffyn lled-ddargludyddion. Mae'r safon hon yn diffinio gofynion perfformiad, gweithdrefnau profi, a gofynion marcio i sicrhau gweithrediad dibynadwy a diogelwch defnyddwyr.

Mae IEC 60269 yn gweithredu fel y safon ryngwladol ar gyfer ffiwsiau foltedd isel, gan ddarparu manylebau manwl ar gyfer adeiladu ffiwsiau, nodweddion perfformiad, a gweithdrefnau profi. Mae'r safon hon yn cwmpasu gwahanol fathau o ffiwsiau gan gynnwys ffiwsiau NH, ffiwsiau silindrog, a ffiwsiau llafn a ddefnyddir ledled y byd. Mae safon IEC yn sicrhau cydnawsedd byd-eang ac yn darparu meini prawf dylunio cyson i weithgynhyrchwyr ar gyfer datblygu cynhyrchion diogelu dibynadwy. Mae cydymffurfio ag IEC 60269 yn galluogi gweithgynhyrchwyr ffiwsiau i gael mynediad i farchnadoedd rhyngwladol tra'n sicrhau nodweddion perfformiad cyson.



Mae angen ardystiadau ychwanegol y tu hwnt i safonau trydanol sylfaenol ar gyfer ceisiadau arbenigol. Mae ISO 8820 yn mynd i'r afael â safonau ffiws ar gyfer cerbydau ffordd, gan sicrhau bod cymwysiadau modurol yn bodloni gofynion penodol ar gyfer ymwrthedd dirgryniad, perfformiad tymheredd, a diogelwch damweiniau. Mae rheoliadau amgylcheddol fel RoHS a REACH yn effeithio ar weithgynhyrchu ffiwsiau trwy gyfyngu ar y defnydd o ddeunyddiau peryglus a mynnu dogfennu cyfansoddiad deunydd. Mae'r gofynion rheoleiddio hyn yn dylanwadu ar y dewis omathau o ffiwsiaumewn cymwysiadau lle mae cydymffurfiaeth amgylcheddol yn orfodol, megis electroneg defnyddwyr a systemau modurol.



7.2 Mathau o Ffiwsiau yn erbyn Safonau



Math o ffiws	Safon Gynradd	Amrywiadau Rhanbarthol	Cyrff Ardystio	Gofynion Arbennig
Ffiwsiau NH	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Profi gallu torri uchel
Ffiwsiau Silindraidd	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Safoni maint
Dosbarth J/T/R	UL 248 (rhannau amrywiol)	CSA C22.2 Na. 106	UL, CSA	Cyfyngiad cyfredol, nodweddion gwrthod
Ffiwsiau PV	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Gwrthdroi cerrynt, amlygiad awyr agored
Ffiwsiau Lled-ddargludyddion	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Ymateb cyflym, nid wyf yn fanwl gywir
Ffiwsiau Modurol	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Dirgryniad, diogelwch damwain





Gall goruchwyliaeth ardystio a chydymffurfiaeth arwain at dorri rheoliadau a phryderon diogelwch, yn enwedig mewn ceisiadau sy'n gofyn am gymeradwyaeth benodol fel lleoliadau modurol, morol neu beryglus. Gall defnyddio mathau o ffiwsiau nad ydynt wedi'u hardystio mewn cymwysiadau sy'n gofyn am restriad UL, marc CE, neu gymeradwyaethau rheoleiddiol eraill arwain at wrthod offer, materion yswiriant, a phryderon atebolrwydd. Rhaid ystyried gofynion amgylcheddol megis cydymffurfio â RoHS hefyd mewn ceisiadau lle mae cydymffurfiaeth reoleiddiol yn orfodol.



Diffyg cyfatebiaeth foltedd:Mae defnyddio ffiws sydd â sgôr islaw foltedd y system yn peryglu parhad arc.

Anwybyddwyd sgôr ymyrryd:Os yw cerrynt nam system yn fwy nag IR y ffiws, gall methiant trychinebus ddigwydd.

Amser anghywir-nodwedd gyfredol:Gall dewis ffiws chwythu-araf ar gyfer amddiffyn lled-ddargludyddion niweidio dyfeisiau.

Goruchwyliaeth amgylcheddol:Mae methu â rhoi cyfrif am gynnydd tymheredd, dirgryniad neu leithder yn lleihau dibynadwyedd ffiwsiau.

Esgeulustod ardystio:Gall ffiwsiau nad ydynt wedi'u hardystio fethu archwiliadau a gwiriadau cydymffurfio cyfreithiol.
