Beth yw Foltedd Cylchred Agored?

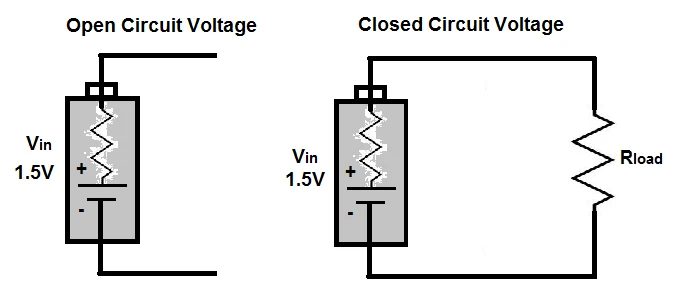

Foltedd Cylchred Agored (OCV) yw'r foltedd sy'n cael ei fesur ar draws terfynellau ffynhonnell pŵer-fel batri neu generadur-pan nad oes cerrynt yn cael ei dynnu. Mae'n cynrychioli'r potensial mwyaf y gall y ffynhonnell ei ddarparu o dan amodau delfrydol dim llwyth.

Mae'r foltedd gweithio, a elwir hefyd yn foltedd terfynell, yn cyfeirio at y gwahaniaeth posibl rhwng electrodau positif a negyddol y batri pan fydd y batri mewn cyflwr gweithio, hynny yw, pan fo cerrynt yn y gylched.

Pam fod foltedd cylched agored yn bwysig mewn systemau trydanol

Mae gwybod y foltedd cylched agored yn hanfodol ar gyfer dewis dyfeisiau amddiffynnol priodol. Os yw OCV y gylched yn fwy na sgôr foltedd ffiws, efallai na fydd y ffiws yn torri ar draws yn ddiogel, gan arwain at arcing parhaus a difrod posibl.

Sut i Fesur Foltedd Cylchred Agored yn Ddiogel

• Datgysylltwch yr holl lwythi o'r ffynhonnell bŵer.
• Defnyddiwch foltmedr digidol wedi'i raddnodi wedi'i osod i'r modd DC.
• Mesur ar draws terfynellau positif a negyddol gyda stilwyr o dan amodau-dim llwyth.

Camgymeriad cyffredin yw mesur o dan lwyth rhannol, sy'n rhoi darlleniad foltedd is ac yn camarwain dewis dyfeisiau.

Foltedd Cylchred Agored vs Foltedd Enwol Batri

Mae foltedd nominal batri (ee . 12V, 24V) yn wahanol i foltedd cylched agored. Mae OCV yn amrywio yn ôl tymheredd a chyflwr gwefru, a gall fod yn uwch na'r enwol. Wrth ddewis ffiwsiau, dylech bob amser ystyried OCV mwyaf posibl, nid gwerthoedd enwol.

Cysylltu OCV â Graddfa Foltedd Ffiws

Mae cyfradd foltedd y ffiws yn pennu a all dorri ar draws y gylched yn ddiogel wrth chwythu. Ni ddylid byth defnyddio ffiws â sgôr o 32 V mewn system batri 120 V-mae risg o fethiant arc-cynnal methiant yn dod yn uchel.

Pam Mae'n rhaid i Gyfradd Foltedd Ffiws fod yn uwch na OCV

Os yw'r sgôr ffiws yn is nag OCV, ar ôl chwythu, efallai y bydd y foltedd yn cynnal arc ar draws y bwlch chwythu. Mae'r arc hwn yn caniatáu i gerrynt barhau i lifo, gan drechu bwriad amddiffynnol a pheryglu difrod trychinebus i offer. Fel y nodwyd mewn fforymau electroneg, mae cyfradd foltedd ffiws yn annibynnol ar amperage ond yn hanfodol ar gyfer diffodd bwa yn ddiogel.

Yn ôl canllawiau technegol Eaton, rhaid i gyfradd foltedd y ffiws fod yn Fwy na neu'n hafal i system OCV i sicrhau difodiant arc diogel. Ymhellach, mae'n rhaid i gyfradd torri ar draws fod yn fwy na'r uchafswm cerrynt nam arfaethedig.

Mathau o Ffiwsiau Mewn Perthynas ag OCV

Mae gwahanol fathau o ffiwsiau yn cynnig galluoedd amrywiol wrth ddelio â foltedd cylched agored:

• Ffiwsiau -foltedd isel(125 V neu 250 V): Yn addas dim ond pan fo OCV gryn dipyn yn is na'r sgôr.
• Ffiwsiau -foltedd uchel(600 V+): Angenrheidiol ar gyfer systemau ag OCV uchel, megis araeau solar neu ddosbarthiad DC.
• Ffiwsiau â sgôr DC-: Wedi'i gynllunio i dorri ar draws foltedd DC parhaus heb ddibynnu ar ailosodiad croesfan sero.

Tabl: Paru OCV â Graddfeydd Ffiws

Enghraifft Achos: Llinynnau Panel Solar a BPVs

Mae paneli solar yn agor-folteddau cylched yn aml yn fwy na 600 V. Mae defnyddio ffiwsiau â sgôr isel mewn llinynnau o'r fath yn peryglu postio arcing parhaus-. Mae arfer y diwydiant yn gorchymyn cyfraddiad foltedd ffiws Yn fwy na neu'n hafal i 1.3 × OCV disgwyliedig o dan y tymereddau oeraf.

Datrys Problemau Ffiwsiau sy'n Ymwneud ag OCV

• Mae ffiws yn chwythu dro ar ôl tro er gwaethaf y sgôr amp cywir:
  • Sgôr foltedd tebygol yn rhy isel i atal yr arc.
• Marciau llosgi neu bytiau ar gorff ffiws neu ddaliwr.
• Postiad prawf parhad-Mae nam yn dangos cylched agored - OCV yn cynnal arc.

Ail{0}}fesur OCV bob amser ar ôl clirio'r nam i gadarnhau foltedd terfynell gwirioneddol ar gyfer dewis ffiws yn gywir.

Effaith Tymheredd Amgylchynol a Dirywiad

Mae perfformiad ffiwsiau yn amrywio gyda thymheredd-mae gweithgynhyrchwyr yn argymell diystyru cerrynt ffiws ar amodau amgylchynol uchel. Mae BelFuse a thaflenni penodol eraill yn cynghori cerrynt gweithredu Llai na neu'n hafal i 75% o'r cerrynt graddedig ac yn cadarnhau triniaeth gradd foltedd ar draws ystodau tymheredd.

Ffiws yn erbyn Torrwr Cylchdaith: Ystyriaethau OCV

Er bod torwyr cylched yn cynnig amddiffyniad y gellir ei ailosod, mae angen graddfeydd foltedd priodol arnynt hefyd. Yn gyffredinol, mae ffiwsiau yn ymyrryd yn gyflymach am gyfnod byr iawn, yn enwedig pan fyddant wedi'u cynllunio ar gyfer amgylcheddau OCV uchel.

Safonau ac Ardystio: Canllawiau Foltedd Ffiws

Mae IEC 60269 yn amlinellu dosbarthiadau foltedd ffiws, cerrynt ac ymyrraeth ar gyfer amrywiol gymwysiadau, gan gynnwys systemau batri a ffotofoltäig. Sicrhau cydymffurfiaeth ag ardystiadau cenedlaethol/rhyngwladol perthnasol.

Sut i Ddewis y Ffiws Cywir yn Seiliedig ar OCV

1. Mesur uchafswm disgwyliedig OCV o dan -y tymheredd achos gwaethaf.
2. Dewiswch ffiws â chyfradd foltedd Yn fwy na neu'n hafal i OCV.
3. Cadarnhau bod y sgôr ymyrryd yn fwy na'r cerrynt nam arfaethedig.
4. Dewiswch gyfradd amser briodol (chwythu cyflym o gymharu â chwythu'n araf) yn seiliedig ar lwyth.
5. Cymhwyso derating tymheredd a dewis gradd amgylchiadol iawn.

Defnyddiwch offer gwneuthurwr (ee, chwiliad paramedr Bel) i hidlo ffiwsiau sy'n bodloni'r meini prawf hyn yn effeithlon.

Foltedd Cylchred Agored mewn Diwydiannau Gwahanol

1. Foltedd Cylchdaith Agored mewn Systemau Ffotofoltäig (PV).

Mewn systemau ffotofoltäig solar, mae'rfoltedd cylched agoredMae (Voc) yn cyfeirio at y foltedd uchaf y gall panel solar ei gynhyrchu pan nad yw wedi'i gysylltu â llwyth. Mae'n baramedr hanfodol ar gyfer dylunio a maint gwrthdroyddion, rheolwyr gwefr, aamddiffyn ffiwsmecanweithiau.

Mae foltedd cylched agored panel solar 60-gell nodweddiadol yn amrywio o 30V i 40V, yn dibynnu ar olau'r haul a thymheredd. Fodd bynnag, yn ystod amodau anwydo oer, uchel, gall Voc gynyddu-gan olygu bod angen ffiwsiau â chyfradd foltedd uwch i atal methiant cynamserol.

ffiwsiaumewn systemau PV rhaid eu graddio'n uwch na'r Voc i ymdrin â'r amodau cylched agored gwaethaf. Mae hyn yn sicrhau ynid yw ffiws yn baglu ar gampan fo foltedd yn codi o dan sefyllfaoedd dim-llwyth.

2. Foltedd Cylchdaith Agored mewn Systemau Batri

Mewn systemau batri, yn enwedig mathau o asid ïon neu blwm lithiwm, mae'rfoltedd cylched agoredyn cael ei ddefnyddio i amcangyfrif y cyflwr codi tâl (SoC). Er enghraifft, mae gan batri asid plwm 12V OCV o tua 12.6V pan fydd wedi'i wefru'n llawn.

Mae gwybodaeth gywir am OCV yn hanfodol wrth ddewisffiwsiau DCar gyfer llinynnau batri. Pan fydd batris yn segur neu wedi'u datgysylltu, mae'r foltedd cylched agored yn cynrychioli'r potensial brig y bydd angen i'r ffiws ei oddef.

Rhaid i faint ffiwsiau ystyried foltedd llawn y batri yn hytrach na foltedd enwol yn unig. Gallai ffiwsiau sydd wedi'u tan-redeg chwythu yn ystod ymchwydd neu wefru arnofio oherwydd y cynnydd bach mewn OCV.

3. Foltedd Cylchdaith Agored mewn Systemau Trydanol Modurol

Mewn systemau modurol, mae'rfoltedd cylched agoredo fatri 12V yn rhoi mewnwelediad i iechyd batri ac ymarferoldeb eiliadur. Er enghraifft, gall darlleniad OCV o dan 12V nodi sylffiad neu gyflwr gollwng.

Modurolffiwsiauyn nodweddiadol o faint i ddiogelu is-systemau - amrywiol megis ECUs, infotainment, a llywio pŵer. Os yw OCV y batri yn sylweddol uwch (ee, ar ôl gordal eiliadur), gallai fod yn uwch na sgôr foltedd y ffiwsiau hyn, yn enwedig mewn electroneg sensitif.

Felly, dewisir ffiwsiau mewn cymwysiadau modurol nid yn unig ar gyfer terfynau cyfredol ond hefyd ar gyfergwydnwch foltedd-wedi'i alinio ag OCV potensial y batri.

Casgliad a Mewnwelediadau Allweddol

Mae Open Circuit Voltage yn baramedr dylunio hanfodol ar gyfer dewis ffiwsiau. Dewiswch gyfradd foltedd ffiws bob amser Yn fwy na neu'n hafal i uchafswm OCV, cyfrif am amodau amgylchynol, a gwirio cynhwysedd sy'n torri ar draws. Mae paru priodol yn sicrhau ymyrraeth arc diogel a dibynadwyedd system.

I gael cymorth proffesiynol neu ddewis ffiws, cysylltwch â'n tîm technegol neu defnyddiwch offer parametrig ffiws ardystiedig.
